三塔式RTO主要由蓄熱室、燃燒室(爐膛)、氣流切換閥組成。三塔RTO運行操作過程,單個蓄熱室在進氣、清掃、排氣三種狀態之間反復切換,當一個循環后,VOCs始終進入到上一循環時排出凈化氣的蓄熱室,而原來進入VOCs的蓄熱室則用于凈化氣或空氣清掃,并將殘留的未反應VOCs送回至燃燒室進行氧化分解,然后與凈化氣一起從沖洗過的蓄熱室排出。該過程不斷循環交替,從而有效降低廢氣處理后的熱量排放,同時節約了廢氣氧化升溫時的熱量損耗,使廢氣在高溫氧化過程中保持著較高的熱效率(熱效率95%左右),其設備安全可靠、操作簡單、維護方便,運行費用低,VOCs凈化效率高達99%。
三塔RTO采用了先進的熱交換技術和新型陶瓷蓄熱材料,其獨特設計的高效換熱系統保證了燃燒熱量的有效回收,因此系統燃料消耗量小甚至不需燃料,在大風量低濃度有機廢氣凈化領域具有很大的應用前景。

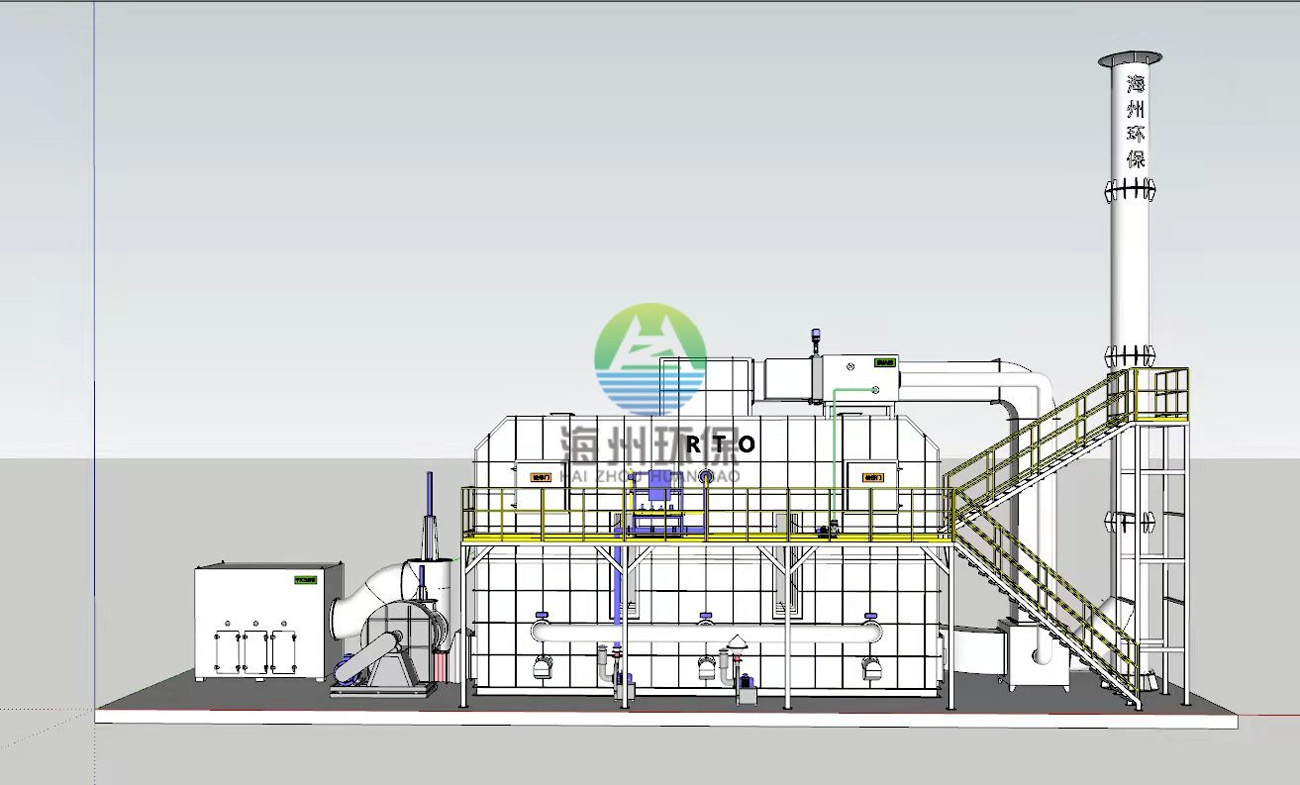

三塔式RTO示意圖

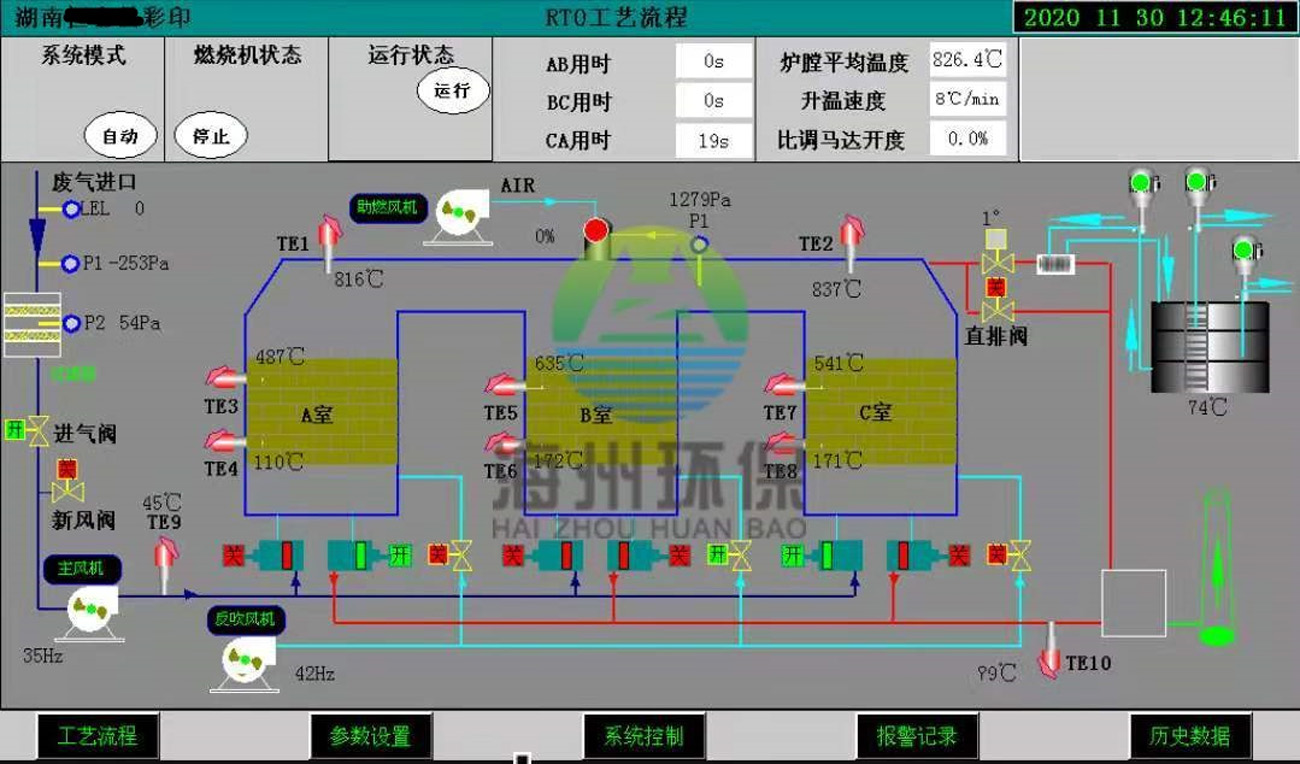

三塔式RTO監控系統
